蒸汽压缩制冷循环的基本工作原理包括以下几个步骤：

1. 蒸发：在蒸发器中，低压低温的制冷剂液体吸收被冷却介质（例如空气或水）的热量而蒸发成气体。这一过程中，被冷却介质放出热量，温度下降，达到制冷效果。

2. 压缩：蒸发器中产生的低压低温制冷剂蒸汽被压缩机吸入并压缩，随着压力的增加，其温度也升高，最终变成高压热蒸汽。

3. 冷凝：高压热蒸汽进入冷凝器，向周围环境（冷却介质，可以是空气或水）放出热量，由气态冷凝成高压液体。在冷凝过程中，制冷剂放出热量到周围环境中。

4. 节流：高压液态制冷剂通过节流阀（或毛细管）时，压力降低，温度也随之降低，变成低温低压的液态，然后再次进入蒸发器，循环此过程。

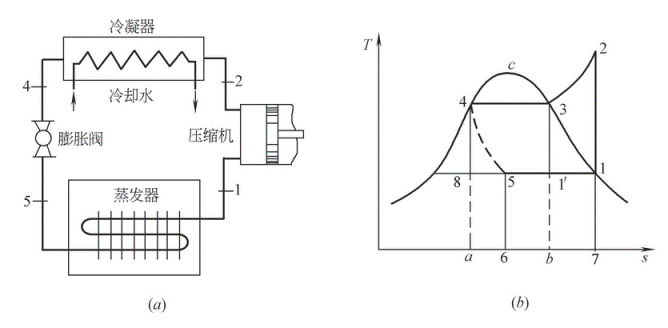

这一循环过程可以通过制冷剂在不同压力下的沸点变化来实现制冷效果。蒸汽压缩制冷循环广泛应用于空调、冰箱等制冷设备中。搜索结果中提供了几张相关的制冷循环系统示意图，例如：。更多详细信息可以参考百度百科上的蒸汽压缩制冷循环和蒸汽压缩式制冷循环。
